OV5640'ın zoom fonksiyonu nedir?

OV5640 kamera modülünün tedarikçisi olarak bana sık sık yakınlaştırma işleviyle ilgili sorular soruluyor. Bu blog yazısında OV5640'ın yakınlaştırma fonksiyonunun ne olduğunu, nasıl çalıştığını ve pratik uygulamalarını ele alacağım.

OV5640'ın Temellerini Anlamak

OV5640, OmniVision tarafından geliştirilen popüler bir görüntü sensörüdür. Güvenlik kameraları, mobil cihazlar ve gömülü sistemler dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır. 5 megapiksel çözünürlüğe sahip OV5640, yüksek kaliteli görüntüler ve videolar çekebilir.

OV5640'ın Yakınlaştırma İşlevi Nedir?

OV5640, bazı ileri teknoloji kameralar gibi geleneksel optik yakınlaştırma işlevine sahip değildir. Optik yakınlaştırma, odak uzaklığını değiştirmek için mercek öğelerinin fiziksel olarak hareket ettirilmesini içerir; bu, kameranın görüntü kalitesini kaybetmeden nesneye yaklaşmasını sağlar. Bunun yerine OV5640 dijital yakınlaştırma sunuyor.

Dijital yakınlaştırma, sensör tarafından yakalanan görüntüyü kırparak ve ardından kırpılan alanı çerçeveyi dolduracak şekilde genişleterek çalışır. Örneğin, dijital yakınlaştırmayı 2x'e ayarlarsanız, kamera orijinal görüntünün daha küçük bir alanını (ortada) alıp ekranın tam boyutuna kadar genişletecektir. Bu, konuya yaklaşma yanılsamasını verir.

OV5640'ın Dijital Yakınlaştırması Nasıl Çalışır?

OV5640'taki dijital yakınlaştırma işlemi, görüntü sensörünün tam çerçeve bir görüntü yakalamasıyla başlar. Kullanıcı dijital yakınlaştırmayı etkinleştirdiğinde, kameranın görüntü işleme ünitesi (IPU), orijinal görüntünün merkezinden daha küçük bir ilgi bölgesi (ROI) seçer. Bu yatırım getirisi daha sonra yeniden örneklenir ve orijinal çerçevenin boyutuna uyacak şekilde enterpolasyona tabi tutulur.

Enterpolasyon işlemi, büyütülmüş görüntüdeki eksik pikselleri tahmin etmeye çalıştığı için çok önemlidir. En yakın komşu enterpolasyonu, çift doğrusal enterpolasyon ve bikübik enterpolasyon gibi farklı enterpolasyon algoritmaları vardır. Her algoritmanın hız ve görüntü kalitesi açısından kendi ödünleşimleri vardır. En yakın komşu enterpolasyonu en hızlısıdır ancak bloklu veya pikselli bir görüntüyle sonuçlanabilir; bikübik enterpolasyon ise genellikle daha düzgün ve yüksek kaliteli bir sonuç sağlar ancak daha fazla işlem gücü gerektirir.

OV5640'ın Dijital Yakınlaştırmasının Avantajları

• Uygun maliyetli: Dijital yakınlaştırma, optik yakınlaştırmaya göre çok daha ekonomiktir. Karmaşık ve pahalı lens mekanizmaları gerektirmediği için OV5640, daha düşük maliyetle yakınlaştırma işlevi sunarak bütçeye duyarlı uygulamalar için uygun hale getiriyor.
• Kompakt boyut: Hareketli lens elemanlarına gerek kalmadan OV5640 kamera modülü daha küçük ve daha kompakt hale getirilebilir. Bu, giyilebilir cihazlar veya küçük form faktörlü gömülü sistemler gibi alanın sınırlı olduğu uygulamalar için faydalıdır.
• Esneklik: Dijital yakınlaştırma yazılımdan kolaylıkla ayarlanabilir. Bu, kullanıcının kamerayı fiziksel olarak ayarlamasına gerek kalmadan yakınlaştırma düzeyini anında değiştirebileceği anlamına gelir. Ayrıca bazı optik yakınlaştırma sistemleriyle karşılaştırıldığında yakınlaştırma faktörü üzerinde daha hassas kontrol sağlar.

OV5640'ın Dijital Yakınlaştırmasının Sınırlamaları

• Görüntü kalitesinde bozulma: Görüntü kırpılıp büyütüldükçe dijital yakınlaştırma görüntü kalitesinde kayba yol açabilir. Enterpolasyon işlemi, özellikle yüksek yakınlaştırma düzeylerinde bulanıklık ve pikselleşme gibi yapay oluşumlara neden olabilir. Bu, görüntüyü daha az keskin ve ayrıntılı hale getirebilir.
• Sınırlı aralık: Dijital yakınlaştırmanın sınırlı bir etkili aralığı vardır. Yakınlaştırma düzeyi çok yükseldiğinde görüntü kalitesi önemli ölçüde bozulur ve ortaya çıkan görüntü kullanılamaz hale gelebilir. Buna karşılık, optik yakınlaştırma daha geniş bir aralıkta yüksek kaliteli görüntüler sağlayabilir.

OV5640'ın Yakınlaştırma Fonksiyonunun Pratik Uygulamaları

• Gözetim sistemleri: Güvenlik kameralarında OV5640'ın dijital yakınlaştırma işlevi, girişler veya şüpheli nesneler gibi belirli ilgi alanlarına odaklanmak için kullanılabilir. Görüntü kalitesi optik yakınlaştırmadaki kadar yüksek olmasa da izleme amacıyla değerli bilgiler sağlayabilir.
• Mobil cihazlar: Birçok akıllı telefon, OV5640 gibi görüntü sensörlerini kullanır. Dijital yakınlaştırma işlevi, kullanıcıların fotoğraflardaki veya videolardaki nesnelere fiziksel olarak yaklaşmaya gerek kalmadan daha yakından bakmalarına olanak tanır. Bu, yabani hayvanların fotoğraflarını çekmek gibi kullanıcının nesneye yaklaşamadığı durumlar için kullanışlıdır.
• Gömülü sistemler: Endüstriyel denetim veya robot teknolojisi gibi gömülü uygulamalarda, OV5640'ın dijital yakınlaştırması bir sahnedeki küçük ayrıntıları incelemek için kullanılabilir. Örneğin, bir kalite kontrol sisteminde kamera, kusurları kontrol etmek için ürünü yakınlaştırabilir.

Diğer Kamera Modülleriyle Karşılaştırma

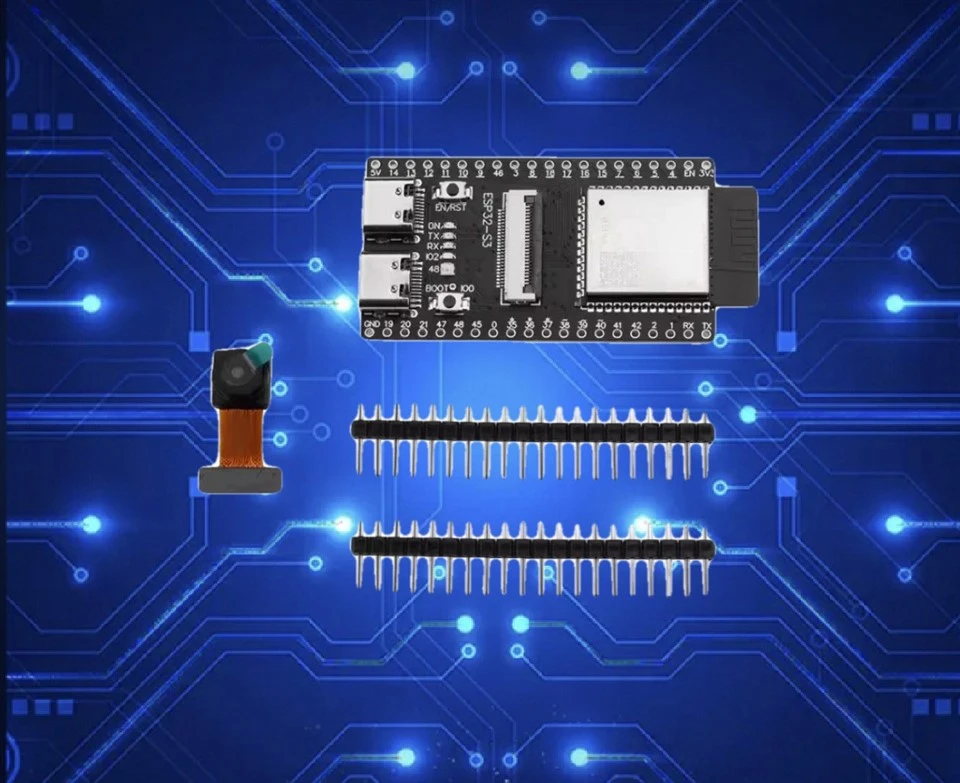

OV5640'ı diğer kamera modülleriyle karşılaştırırken bazı modüllerin farklı yakınlaştırma yetenekleri sunduğunu dikkate almak önemlidir. Örneğin,Esp32cam OV7670VeEsp32cam OV2640dijital yakınlaştırma işlevlerine de sahiptirler ancak görüntü sensörleri farklı çözünürlük ve özelliklere sahiptir.Esp32 Kızılötesi Kamerabelirli modele bağlı olarak yakınlaştırma işlevi içerebilen veya içermeyebilen kızılötesi görüntülemeyle ilgili benzersiz özelliklere sahiptir.

Çözüm

OV5640'ın dijital yakınlaştırma olan yakınlaştırma işlevi, çeşitli uygulamalar için uygun maliyetli ve esnek bir çözüm sunar. Optik zoom ile karşılaştırıldığında görüntü kalitesi açısından sınırlamaları olsa da yine de konuya daha yakından bakmak için kullanışlı bir yol sağlıyor. Projenizde OV5640'ı kullanmayı düşünüyorsanız yakınlaştırma işlevini anlamak, bu görüntü sensöründen en iyi şekilde yararlanmanıza yardımcı olabilir.

Uygulamanız için OV5640 kamera modülünü satın almakla ilgileniyorsanız, daha fazla ayrıntı için bizimle iletişime geçmenizi ve özel gereksinimlerinizi görüşmenizi öneririm. Sizlere en iyi çözümleri ve desteği sunmak için buradayız.

Referanslar

• OmniVision OV5640 Veri Sayfası
• Görüntü İşleme ve İnterpolasyon Algoritmaları: Karşılaştırmalı Bir Çalışma
• Güvenlik Kamerası Teknolojisi ve Uygulamaları
